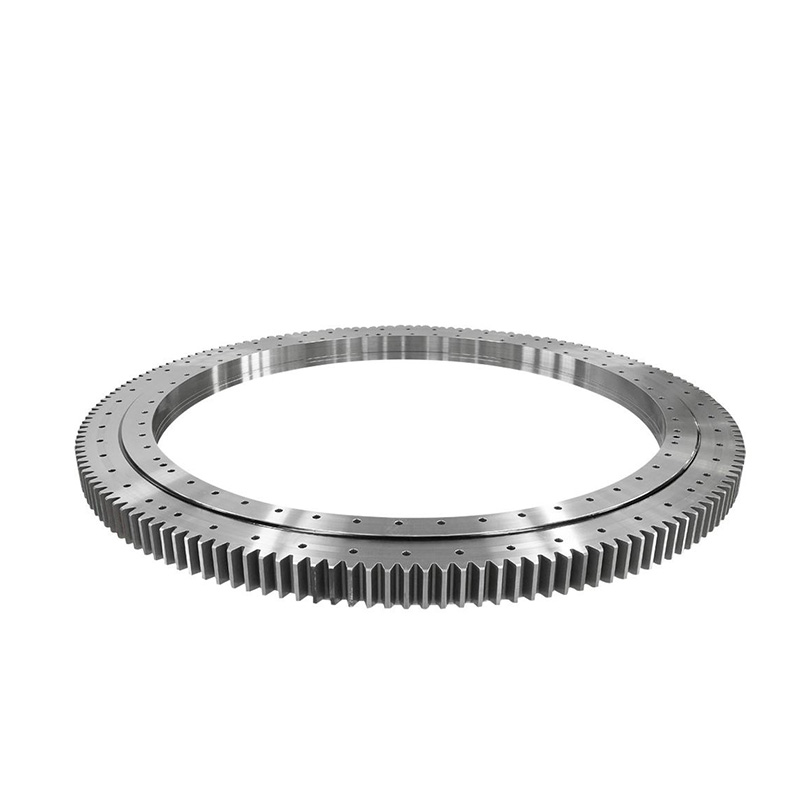

大型回轉支承軸承

起訂量:1件

在線訂購


12461632939_392587274




內徑:500mm

外徑:700mm

厚度:60mm

可加工內徑范圍:≤3000mm

可加工外徑范圍:≤3500mm

保持架及其材料:Y銅板沖壓

滾動體類型:球

滾動體列數:?jiǎn)瘟?雙列/多列

滾道類型:球面滾道

密封防塵形式:密封條防塵

精度等級:P4/P5/P0

軸承材質:優質碳鋼/合金鋼


12210545410_39258727412210530880_392587274










undefined

undefined

undefined



1 線為靜態承載能力曲線

2 線為動態承載能力曲線

8.8、10.9、12.9為螺栓承載曲線

垂直方向M(104N.M)為傾覆力矩

水平方向Fa(104N)為軸向力

回轉支承選擇:實際使用承載力點 必須在承載能力曲線以下方可使用.



各種回轉支承在正常情況下的極限速度如下:

      回轉支承類型

      潤滑類型

        極限速度(n.Dm)

        交叉滾柱式

      標準潤滑脂

         24000-35000

          滾球式

      標準潤滑脂

         40000-65000

      滾球帶保持架

      潤滑脂或油

         70000-130000



其中n為極限轉速Dm為滾道中心直徑  單位(轉/分)



回轉支承材料對應牌號:

50Mn對應的外國牌號為

國標產品

50Mn

美標產品1050,1053

日標產品

S53C

英國標準080A52,080M50

法國標準

XC48

蘇聯標準50Г



42CrMo對應國外牌號為

國際標準組織號:

42CrMo4

對應日本牌號:

SCM440

對應德國牌號:

42CrMo4或1.7225

美國牌號:

4140或G41400
